Обзор портативных осциллографов с Алиэкспресс: какой мобильный осциллограф лучше выбрать

Артем Масальский Опубликовал(а):
Обновлено: 17.09.2021

Для мастерских по ремонту электроники, автосервисов и радиолюбителей осциллограф является одним из наиболее удобных инструментов для отладки различных устройств. Эти контрольно-измерительные приборы позволяют в визуализированной форме получать сведения относительно частоты, напряжения, силы тока и угла сдвига фаз. Наглядное представление формы электрического сигнала дает наиболее полную картину процессов, происходящих в интересующей электрической цепи.

Виды осциллографов

В зависимости от принципа работы, выделяется несколько типов (видов) осциллографов.

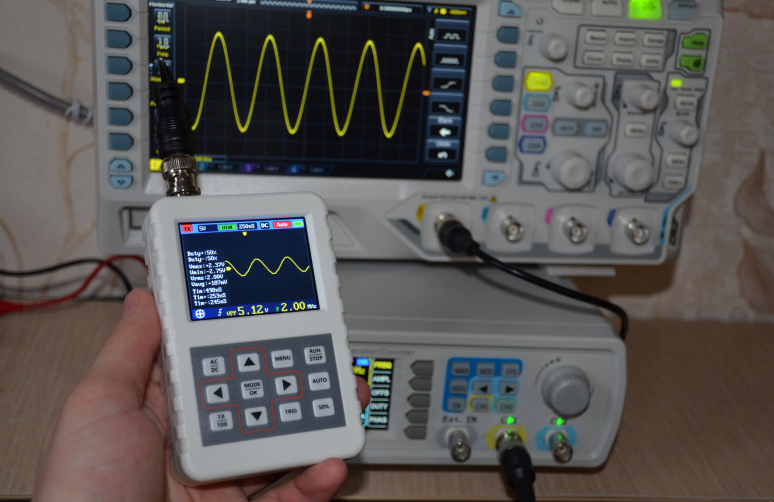

Осциллограф — прибор, предназначенный для исследования амплитудных и временны́х параметров электрического сигнала
Осциллограф — прибор, предназначенный для исследования амплитудных и временны́х параметров электрического сигнала
  1. Аналоговые. Это классические модели, в которых изменения характеристик электрического тока незамедлительно отражаются на экране с покрытием из люминофора. Подобные устройства не способны с высокой точность измерить характеристики тока и запоминать измеренные значения, однако продолжают пользоваться спросом ввиду своей дешевизны. Встречаются модели как с однолучевыми ЭЛТ, так и с нескольколучевыми от (2 до 16).
  2. Цифровые. В моделях данного перед отображением результата на экране производится анализ характеристик тока. Результаты обработки выводятся на экран, чаще всех — жидкокристаллический. Цифровые осциллографы способны не только отображать изменения характеристик тока в цепи, но и запоминать полученные результата для подробного изучения.
  3. Цифровые люминофорные. Разновидность цифровых осциллографов, однако выводят изображение на классическую ЭЛТ.
  4. Цифровые стробоскопические. От обычных отличаются способностью считывать сигнал не в непрерывном режиме, а периодически. С каждым циклом анализируемого импульса точка измерения параметров тока немного смещается во времени. Таким образом удается получить полную форму сигнала, не прибегая к необходимости проведения всего ряда измерений за один цикл. Это снижает требования к вычислительной мощности устройства, а также позволяет добиться эффекта сжатия спектра, когда частота измерений осциллографа оказывается многократно меньше фактической частоты изучаемого импульса.

Видео — Как научиться пользоваться Осциллографом

Также существует деление на стационарные и портативные модели цифровых осциллографов. Последние обрели значительную популярность благодаря появлению компактной, но мощной вычислительной электроники, позволяющие реализовать в корпусе переносного устройства потенциал полупрофессионального стационарного осциллографа почти любого класса точности. Именно портативные модели представляют наибольший интерес для домашней или полупрофессиональной электронной лаборатории, а также для сервисных служб.

ТОП-13 лучших портативных осциллографов с Алиэкспресс

Фото Название Рейтинг Цена
Рейтинг портативных осциллографов премиум-класса на AliExpress
#1 Micsig ATO1104 ⭐ 5 / 5

1 - голос

Узнать цену
#2 FNIRSI-1014D ⭐ 4.9 / 5

3 - голоса

Узнать цену
#3 Hantek 2С42 ⭐ 4.8 / 5 Узнать цену
#4 Цифровой планшетный осциллограф FNIRSI-1013D ⭐ 4.7 / 5

4 - голоса

Узнать цену
#5 ANENG DSO1C15 ⭐ 4.6 / 5 Узнать цену
#6 KKmoon kkm828 ⭐ 4.5 / 5

1 - голос

Узнать цену
#7 TOOLTOP ET120M ⭐ 4.4 / 5

2 - голоса

Узнать цену
ТОП-6 бюджетных портативных осциллографов с AliExpress
#1 FNIRSI-5012H ⭐ 5 / 5

1 - голос

Узнать цену
#2 Aramox DSO188 ⭐ 5 / 5

1 - голос

Узнать цену
#3 Woopower ADS2050H ⭐ 4.9 / 5 Узнать цену
#4 Junejour DSO112A ⭐ 4.8 / 5 Узнать цену
#5 Kkmoon Probe DS0150 ⭐ 4.7 / 5 Узнать цену
#6 JYETECH DSO138 ⭐ 4.6 / 5

3 - голоса

Узнать цену

Какой бы вы выбрали портативный осциллограф на Алиэкспресс или посоветовали?

Принять участие в опросе

ТОП-6 бюджетных портативных осциллографов с AliExpress

6 место. JYETECH DSO138

Производитель сумел добиться рекордно низкой стоимости осциллографа JYETECH DSO138 нетривиальным способом: прибор поставляется в разобранном виде и не имеет даже корпуса. Однако данная пользуется неизменной популярностью среди радиолюбителей, готовых ради снижения денежных затрат потратить несколько минут на самостоятельную сборку гаджета.

JYETECH DSO138
JYETECH DSO138

Характеристики:

  • экран — ЖК (TFT), 2.4”;
  • полоса пропускания — до 200 кГц;
  • чувствительность — 10 мВ-5 В;
  • погрешность — до 5%;
  • разрядность — 12 бит;
  • число точек измерения — 1024.
Плюсы
  • низкая цена;
  • многие продавцы укладывают в комплект силиконовый чехол, заменяющий собой отсутствующий корпус.

Минусы

  • требует самостоятельной сборки;
  • высокая погрешность;
  • использует сравнительно небольшое число точек измерений.

Цена — 1800 руб.

5 место. Kkmoon Probe DS0150

Недорогой вариант универсального цифрового осциллографа. Подходит для решения задач, не предъявляющих чрезмерно высоких требований к точности измерения характеристик изучаемых электрических импульсов.

Kkmoon Probe DS0150
Kkmoon Probe DS0150

Характеристики:

  • экран — ЖК (TFT), 2.4”;
  • полоса пропускания — до 200 кГц;
  • чувствительность — 10 мВ-20 В;
  • периодичность сканирования — 10нс-500с;
  • погрешность — менее 5%;
  • разрядность — 12 бит;
  • число точек измерения — 1024;
  • питание — 9 В;
  • габариты — 115х75х22 мм;
  • масса — 92 г.
Плюсы
  • комплектные щупы и блок питания;
  • оптимальное сочетание стоимости и технических возможностей.

Минусы

  • скромный функционал.

Цена — 2100 руб.

4 место. Junejour DSO112A

Классический представитель бюджетного сегмента китайских электронно-измерительных приборов. В компактном корпусе производитель сумел разметить высокоточное устройство с широким диапазоном анализируемых частот.

Junejour DSO112A
Junejour DSO112A

Характеристики:

  • экран — ЖК (TFT);
  • полоса пропускания — до 2 МГц;
  • чувствительность — 2 мВ-20 В;
  • периодичность сканирования — 1 мс-50с;
  • погрешность — менее 5%;
  • разрядность — 8 бит;
  • число точек измерения — 512/1024;
  • питание — встроенный аккумулятор;
  • габариты — 78х68х18 мм;
  • масса — 85 г.
Плюсы
  • компактные размеры;
  • встроенный аккумулятор.

Минусы

  • управление единственной клавишей.

Цена — 2200 руб.

3 место. Aramox DSO188

Функциональных возможностей портативного осциллографа Aramox DSO188 вполне достаточно для ремонта бытовой электроники, поиска неисправностей в автомобиле. На компактном корпусе прибора размещен ряд управляющих клавиш, облегчающих выбор нужных параметров и снятие показаний.

Aramox DSO188
Aramox DSO188

Характеристики:

  • экран — ЖК (TFT, 640х480, 2.9”);
  • полоса пропускания — 1 МГц;
  • чувствительность — до 40 В (до 800 В в высоковольтном режиме);
  • частота дискретизации — 5 мс;
  • разрядность — 12 бит;
  • число точек измерения — 1024;
  • питание — аккумулятор.
Плюсы
  • удобное управление;
  • высоковольтный режим;
  • металлический корпус;
  • адаптер для щупов и сами щупы уже в комплекте.

Минусы

  • мелкий экран;
  • скромная частота пропускания.

Цена — 2550 руб.

2 место. Woopower ADS2050H

Примечательной особенностью цифрового компактного осциллографа Woopower ADS2050H является его исполнение в прочном пластиковом корпусе с выраженными ребрами жесткости для улучшения хвата. Прибор способен стать помощником автомобильного электрика, зачастую работающего в стесненных условиях.

Woopower ADS2050H
Woopower ADS2050H

Характеристики:

  • экран — ЖК (TFT, 320х240, 2.9”);
  • полоса пропускания — до 5 МГц;
  • чувствительность — 50 мВ/-200 В до 40 В (до 800 В в высоковольтном режиме);
  • частота дискретизации — 5 мс;
  • питание — аккумулятор/сеть;
  • габариты: 107х70х24 мм.
Плюсы
  • качественный пластик корпуса;
  • прорезиненные клавиши управления.

Минусы

  • зернистая матрица экрана экран.

Цена — 2750 руб.

1 место. FNIRSI-5012H

Среди бюджетных портативных осциллографов модель FNIRSI-5012H заслуживает первого места. Это компактное устройство с большим диапазоном измеряемых характеристик электрических импульсных сигналов. Для отображения графика сигнала и значений его характеристик применен ЖК дисплей с высокой контрастностью. К дополнительным удобствам можно отнести продуманную систему управляющих клавиш.

FNIRSI-5012H
FNIRSI-5012H

Характеристики:

  • экран — ЖК (IPS), 2.4”;
  • полоса пропускания — до 100 МГц;
  • чувствительность — 10 мВ-100 В;
  • периодичность сканирования — 6нс-50с;
  • разрядность — 8 бит;
  • объем памяти — 128 Кб;
  • питание — аккумулятор 3000 мАч;
  • габариты — 114х74х33 мм.
Плюсы
  • стандартный и высоковольтный щуп в комплекте;
  • контрастный IPS-экран;
  • противоскользящий корпус с удобным управлением.

Минусы

  • применительно к устройствам данного ценового диапазона — отсутствуют.

Цена — 3500 руб.

Рейтинг портативных осциллографов премиум-класса на AliExpress

7 место. TOOLTOP ET120M

Компактный осциллограф TOOLTOP ET120M предназначен для любительского и профессионального применения при ремонте разнообразной офисной, бытовой и автомобильной электроники. Устройство самостоятельно подстраивается под характеристики анализируемого тока в электроцепи, выводя на экран график изменения сигнала в интересующем формате.

TOOLTOP ET120M
TOOLTOP ET120M

Характеристики:

  • экран — ЖК, 320х240 (50х40 мм);
  • полоса пропускания — до 120 МГц;
  • частота дискретизации — 500 мс/с;
  • чувствительность — 50 мВ-10 В / 500, мВ-100 В;
  • периодичность сканирования — 6нс-50с;
  • погрешность — не более 5%;
  • разрядность — 8 бит;
  • объем памяти — 2500 значений;
  • питание — литиевый аккумулятор 18650;
  • габариты — 124х80х35 мм.
Плюсы
  • автоматическая установка масштаба сетки времени/амплитуду;
  • автовыключение;
  • регулируемая подсветка экрана.

Минусы

  • мелкие клавиши управления;
  • в комплекте нет чехла.

Цена — 4900 руб.

6 место. KKmoon kkm828

Модель KKmoon kkm828 совмещает в себе функционал компактного осциллографа и классического мультиметра. Такое решение помогает сократить количество измерительных приборов на лабораторном столе при сохранении точности измерений.

KKmoon kkm828
KKmoon kkm828

Характеристики:

  • разрешение и размер ЖК-экрана — 320х240/2.4”;
  • полоса пропускания — ACV/1 МГц, ACA/5 кГц ;
  • входное сопротивление — 10 МОм;
  • режимы работы — ручной/автоматический;
  • объем памяти — 100 значений;
  • питание — 2хАА;
  • габариты — 160х830х32 мм.
Плюсы
  • мультифункциональность;
  • одновременное отображение на экране пиковых значений и текущего графика сигнала;
  • силиконовые клавиши управления.

Минусы

  • маленький дисплей;
  • напряжение изучаемого сигнала не более 24 В;
  • перегруженная панель управления.

Цена — 4600 руб.

5 место. ANENG DSO1C15

При ремонте бытовой или автомобильной электроники компактный осциллограф стане незаменимым помощником. Благодаря возможности автоматической подстройки под характеристики тока и широкой полосе пропускания, устройство позволяет быстро, без перенастройки, переходить к анализу сигнала на следующей цепи.

ANENG DSO1C15
ANENG DSO1C15

Характеристики:

  • экран — ЖК, 2.9”;
  • полоса пропускания — до 110 МГц;
  • чувствительность — 20 мВ-10 В;
  • периодичность сканирования — 5нс-10с;
  • погрешность — не более 0.01%;
  • объем памяти — 240 Кб;
  • питание — аккумулятор 800 мАч;
  • габариты — 115х75х33 мм.
Плюсы
  • 14 форматов представления графика;
  • высокая точность;
  • расширенная полоса пропускания.

Минусы

  • скромный диапазон измеряемых параметров сигнала;
  • скромный по размерам экран перегружен информацией.

Цена — 5000 руб.

4 место. Цифровой планшетный осциллограф FNIRSI-1013D

Легкий и скромный по габаритам планшетный осциллограф FNIRSI-1013D по факту является универсальны измерительным прибором, способным удовлетворить потребности как новичка в электронике, так и работающего со сложным оборудованием специалиста. Информация в удобной и наглядной форме выдается на цветной ЖК-экран. За счет использования емкого аккумулятора прибор длительное время не потребует подзарядки.

Цифровой планшетный осциллограф FNIRSI-1013D
Цифровой планшетный осциллограф FNIRSI-1013D

Характеристики:

  • дисплей: 7 дюймов-800*480;
  • полоса пропускания — до 100х2 МГц;
  • чувствительность — 50 мВ/дел ~ 500 В/дел;
  • встроенное хранилище объемом 1 Гб;
  • питание — аккумулятор 6000 мАч;
  • масса — 986 г;
  • габариты — 184*124*50 мм.
Плюсы
  • удобная навигация по меню;
  • емкий аккумулятор.

Минусы

  • без дополнительных аксессуаров не способен работать с высоковольтным сигналом;
  • большая масса.

Цена — 10297 руб.

3 место. Hantek 2С42

По своим габаритным размерам осциллограф Hantek 2С42 сравним с обычным цифровым мультиметром. Вместе с тем, это профессиональный измерительный прибор премиум-класса. В одном корпусе устройство объединяет в себя собственно осциллограф, а также генератор импульсов и мультиметр. Для удобства выбора оптимального режима работы меню разделено на несколько логически объединенных групп.

Hantek 2С42
Hantek 2С42

Характеристики:

  • дисплей — 320х240, цветной;
  • полоса пропускания — 40 Мгц;
  • частота дискретизации — до 1 гига-символа в секунду;
  • чувствительность — 20 мВ-10В;
  • разрядность — 8 бит;
  • память — 6000 значений;
  • питание — аккумулятор 18650 мАч;
  • масса — 624 г;
  • габариты — 199х98х40 мм.
Плюсы
  • устройство класса «три в одном»;
  • высокая точность измерений;
  • USB-интерфейс;
  • грамотная компоновка меню и клавиш;
  • качественные материалы изготовления.

Минусы

  • крупные габариты;
  • трудно управлять одной рукой.

Цена — 9800 руб.

2 место. Цифровой осциллограф FNIRSI-1014D

Производитель модели FNIRSI-1013D смог разместить в компактном корпусе двухканальный осциллограф с высокой точностью измерений сигнала любой формы и в большом диапазоне напряжений. Прибор может использоваться не только в полупрофессиональной сфере, но и в качестве оснащения в НИОКР-лабораториях.

Цифровой осциллограф FNIRSI-1014D
Цифровой осциллограф FNIRSI-1014D

Характеристики:

  • экран — 800х480;
  • полоса пропускания — до 100 МГцх2 канала;
  • чувствительность — 50 мВ-500В;
  • периодичность сканирования — 10нс-50с;
  • разрядность — 8 бит;
  • габариты — 340x140x70 мм;
  • масса — 1630 г.
Плюсы
  • большое количество функций;
  • широкий диапазон напряжения сигнала;
  • высокая частота дискретизации;
  • управление жестами на крупном дисплее высокой разрешающей способности.

Минусы

  • отсутствие физических органов управления.

Цена — 10500 руб.

1 место. Micsig ATO1104

Заслужить первое место рейтинга в премиум-сегменте модель Micsig ATO1104 смогла удачному сочетанию обширного набора исследуемых характеристик сигнала с удобством управления прибором. Информация отображается в интуитивно понятной форме на крупном дисплее, размещенном в прочном корпусе, изготовленном из качественных материалов.

Micsig ATO1104
Micsig ATO1104

Характеристики:

  • экран — ЖК (TFT), 8”, 800х600;
  • полоса пропускания — до 100 МГц х 4 канала;
  • частота дискретизации — 1 ГС/с;
  • память — 28 млн. значений;
  • периодичность сканирования — 10нс-50с;
  • разрядность — 8 бит;
  • питание — литиевый аккумулятор;
  • габариты — 250х200х55 мм.
Плюсы
  • крупный мультитач-экран;
  • подключение к ПК и смартфоны по Wi-fi;
  • встроенная память 8 Gb.

Минусы

  • не выявлено.

Цена — 36700 руб.

На что обратить внимание при выборе портативного осциллографа

В зависимости от предполагаемой сферы применения, перед покупкой прибора следует проверить соответствие требуемым характеристик. К числу таковых относят:

  • количество каналов. Любителям будет достаточно одноканальной модели, профессионалам может пригодиться устройство с возможностью одновременно анализировать 2-4 сигнала;
  • полоса пропускания. Минимальный порог для непрофессиональной сферы— 200 кГц;
  • частота дискретизации. Чем она выше, тем больший диапазон частот сможет проанализировать прибор. В премиальных моделях она достигает 1 ГС/с, в бюджетных — на порядок меньше;
  • удобство управления. Прибор должен иметь клавиши с наглядным представлением возложенных на них функций. Если имеется сенсорный экран, то навигация по настройкам должна быть понятной на интуитивном уровне;
  • объем памяти. Может составлять от нескольких десятков, до фактически неограниченного числа сохраненных результатов измерений. Очень удобно, если прибор имеет возможность делать скриншоты с экрана.

Наконец, устройство должно быть изготовлено из качественных, устойчивых к царапинам материалов. Желательно наличие корпуса с ребрами жесткости, помогающими уберечь экран. Также важен ассортимент прилагаемый комплектных аксессуаров: щупы, чехол, переходники и т.п.

Видео — Портативный ОСЦИЛЛОГРАФ (муки выбора за недорого…)

Голосование за лучший портативный осциллограф с Алиэкспресс

Какой бы вы выбрали портативный осциллограф на Алиэкспресс или посоветовали?

Micsig ATO1104

6.25 % ( 1 )

FNIRSI-1014D

18.75 % ( 3 )

Hantek 2С42

0.00 % ( 0 )

Цифровой планшетный осциллограф FNIRSI-1013D

25.00 % ( 4 )

ANENG DSO1C15

0.00 % ( 0 )

KKmoon kkm828

6.25 % ( 1 )

TOOLTOP ET120M

12.50 % ( 2 )

FNIRSI-5012H

6.25 % ( 1 )

Aramox DSO188

6.25 % ( 1 )

Woopower ADS2050H

0.00 % ( 0 )

Junejour DSO112A

0.00 % ( 0 )

Kkmoon Probe DS0150

0.00 % ( 0 )

JYETECH DSO138

18.75 % ( 3 )

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Поделись с друзьями!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
0

Отзывы

Добавить комментарий
